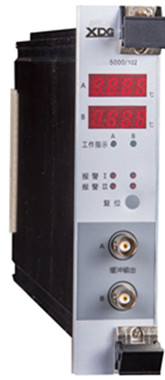

ZYB5000/102温度（热电偶）监测模块

温度（热电偶）监测模块配上不同分度号的热电偶进行温度测量，可广泛地应用于电力、机械、化工、冶金等企业需要温度测量的场所。当温度高于某一设定的限值时，仪表能自动发出报警信号，继电器开关量常开接点闭合输出；电流输出可与DCS、PLC系统，无纸记录仪连接。

技术参数

输入信号：K型、E型热电偶；

显示范围：由用户按采用的热电偶分度号自定；

显示方式：4位LED数字显示，分辨率：1℃，精度：满量程的1.0%±1个字

电流输出：对应满量程范围线性输出DC4～20mA，最大负载500Ω,精度：±1.0%；

报警设定：每通道两点（Ⅰ值报警，Ⅱ值报警），满量程内任意设定；

报警输出：LED红色指示灯指示，继电器双触点输出，容量DC28V /2A，AC250V/1A；

安装方式：占用5000/000机箱一个框位。

订货指南

XDG5000/102-A□□-C□□-D□□

型号	订货代号
量程选择	A□□	01  K:  0℃ -- 1300℃
		02: E:  0℃ -- 1000℃
报警延时	C□□	03*：3秒(0～15秒)
复位报警方式	D□□	01：手动复位
		02*：自动复位
