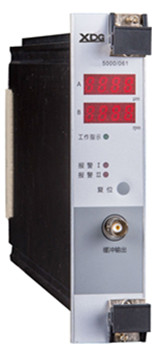

ZYB5000/061偏心监测模块

偏心监测模块接收电涡流传感器的偏心和键相信号，用于连续测量大型旋转机械装置在启停过程中的转子绕度(大轴弯曲度也称偏心)并输出模拟电流、报警信号。仪表可方便地与DCS、PLC系统，无纸记录仪连接。根据键相信号的产生方式不同，该通道涵括了有键相偏心和无键相偏心两种测量方式。

无键相偏心：根据大轴的转速，转速同步跟踪信号由仪表微控制器自己产生一个模拟键相脉冲的同步跟踪信号,实现了无键相偏心的峰-峰值的同步跟踪保持。

有键相偏心：转速同步跟踪信号由用于键相信号测量的电涡流位移传感器产生。

技术参数

输入信号：φ8mm电涡流传感器；

量程范围：0～500μm（峰-峰值）范围内任意（默认0～200μm）；

显示方式：4位LED数字显示，分辨率1μm，精度：满量程的5.0%；

电流输出：对应满量程范围线性输出DC4～20mA，最大负载500Ω,精度：±1.0%；

数字输出：配有与上位机通信的RS-485、USB接口（与掌上电脑通信的I/O接口）；

电压输出：DC-24V 100mA，供电涡流传感器用电源；

同步跟踪转速：5～60转/分范围内任意设定；

报警设定：每通道两点（Ⅰ值报警，Ⅱ值报警），满量程内任意设定；

报警输出：LED红色指示灯指示，继电器双触点输出，容量DC28V/2A，AC250V/1A；

安装方式：占用5000/000机箱一个框位。

订货指南

XDG5000/061-A□□-B□□-C□□-D□□

型   号	订货代号
量程选择	A□□	01：0～100μm
		02*：0～200μm
		03：0～250μm
		04：0～500μm
传感器选择	B□□	01*:Φ8mm电涡流传感器
报警延时	C□□	03*：3秒（0～15秒）
复位报警方式	D□□	01：手动复位
		02*：自动复位
