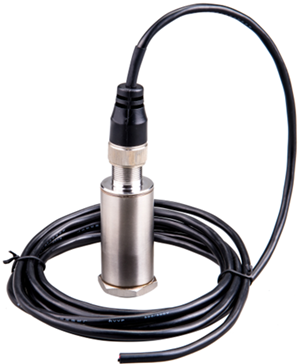

ZYB1100磁电式速度

磁电式速度传感器是惯性式传感器，它利用磁电感应原理把振动信号变换成电压信号，该电压值正比于振动速度值，高信噪比低输出阻抗的优点应用十分广泛。本安设计型传感器可用在易燃易爆的危险场所。

主要功能

输出信号和振动速度成正比，可以兼顾高频，中频和低频的振动测量领域。

该传感器有较低的输出阻抗，较好的信噪比。对输出插头和电缆也无特殊要求，使用方便。
传感器设计中取消了有摩擦的活动元件，因此灵活性好，可以测量微小的振动（0.01mm）。
传感器有一定抗横向振动能力（不大于 10g 峰值）。
可用于测量轴承座、机壳或结构的振动（相对于惯性空间的绝对振动）。直接安装在机器外部，使用维护方便。
外壳采用不锈钢壳体激光焊接工艺，防护等级可达 IP65。

技术参数

◎ 灵 敏 度：50、30、28.5、20mV/mm/s±5%可选；（温度20℃±5℃，在80Hz，速度为10mm/s 情况下测得）;

◎ 振幅极限：≤2000μm (峰-峰)；

◎ 频率响应：4Hz ~1000Hz；

◎ 最大加速度：10g；

◎ 测量方向：垂直或水平

◎ 使用环境温度：（-30~85）℃；

◎ 相对湿度：≤95 %RH（非冷凝）；

◎ 工作环境：周围无强磁场、无腐蚀性气液体。

◎ 外形尺寸：Φ28×73.5（mm）；

◎ 重量：约200g

订货指南

订货代号:XDG1100-A□□-B□□-C□□-D□□

灵敏度	A□□	01*：50mV/mm/s 02：30mV/mm/s 03：28.5mV/mm/s 04：20 mV/mm/s
安装方向	B□□	01*：通用 02：垂直 03：水平
安装方式	C□□	00：1/28UNF 01：M8×1 02：强力磁座 03*：M10×1 04：M10×1.5 05：M8×1.25
认证型式	D□□	01*：不要求 02：本安认证

根据应用环境和振动频率，振动传感器分为多种外形结构与型号供用户选择，本安防爆型传感器需配备安全栅，安装与使用严格参照 GB8336 国家标准执行。
