ZYB5000/003无线通信模块

DTU无线通信模块是在深入贯彻落实《中国制造2025》，加快实施智能制造工程和工信部关于实施推进“中国制造2025”“6+1”专项行动总体要求的总体战略下，根据旋转机械远程状态监视和故障诊断数据要求而研制开发的一种物联网无线数据终端。

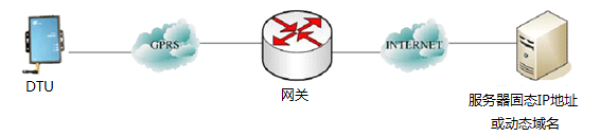

 该模块采用高性能的工业级16/32位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，利用公网运营商网络为用户提供无线长距离数据传输功能，仅需一次性完成初始化配置，用户设备就可以与服务器端通过GPRS/CDMA无线网络和Internet网络建立连接，实现设备与远程运维服务器终端间的数据透明传输，方便用户建立远程设备监控和远程运维服务体系。

功能特点

采用SOC（System-on-Chip）设计方案，主CPU使用工业级低功耗、高性能的32位Arm嵌入式处理器，采用数据流模式，可靠地处理协议和大量数据，内嵌PPP、TCP、UDP、DNS、ICMP协议栈，软件采用嵌入式微操作系统，比传统的前后台程序大大提高了软件的可靠性。

内置大容量的静态存储器，采用先进的FIFO队列技术和分包技术，可同时连续接收、发送10个数据包，DTU可自动识别并分包发送。

双层看门狗技术，除CPU自带的独立看门狗外，还配置了硬件电源看门狗，当系统故障时，电源看门狗切断系统供电电路并重启，使得DTU的维护工作几乎为零。

支持完全透明的数据传送模式

XDG5000远程数据传输支持以下3种模式：

模式1：仅传输设备的实时测量数据，包括测量值与报警状态；每月需要流量约为100MB；

模式2：传输设备的实时测量数据及振动故障分析特征数据，包括测量值与报警状态、振动通频幅值、1X/2X/3X/4X/1/2x频分量及相位、有效值、平均值、波形因子、波峰因子等；每月需要流量约为700MB；

模式3：传输振动实时波形数据以及模式1、2的数据，每小时需要消耗流量大约30MB，必须使用4G DTU模块；

注意：模式1、2为常传输，模式3实时波形数据可启动与关闭。

  订货指南

订货代号：XDG5000/003–A □□

型号	订货代号		备注
模式选择	A□□	01*: 模式1
		02 : 模式2
		03 : 模式3
