ZYB5000/001/002管理和电源模块

管理与电源模块

XDG5000旋转机械监视保护装置（以下简称装置）的电源有二种形式： 一种为管理/电源模块，管理/电源模块设计为整体结构，位宽28TE；另一种为单一的电源模块，位宽20TE。每套装置必须有一个管理/电源模块。电源模块或管理/电源模块安装在主机箱的最左侧的插槽中。扩展机箱只需要安装电源模块，管理功能由安装在主机箱中的管理/电源模块承担。

电源

XDG5000/001的电源采用双路冗余电源形式, 每路电源均可单独为整个机箱供电，一个作为机箱的主电源,另外一个作为备份。当主电源发生故障时,备份电源立即自动行使主电源模块功能,避免装置运行发生中断。

电源模块具有自检功能,可以监测电源的输出是否符合规范,并通过管理系统前面板上的绿色发光二极管(LED)指示（正常时为常亮，否则熄灭）。

电源模块提供两路隔离的24VDC电源，冗余供电形式。各模块获得24V电源后，通过DC/DC模块转换成所需要的隔离的电源。

管理模块

XDG5000/002主控管理模块主要由32位嵌入式工业处理器、存储器、带高灵敏度触摸液晶显示屏（选配）、以及相关的接口器件组成，通过两种方式完成对各监视模块的模块组态、数据采集管理、技术状态巡检、规约转换、通信管理等功能：一是通过内部专有协议与各监视模块进行周期性通信，在本地触摸液晶显示屏上完成对模块组态、技术状态巡检、以及故障分析诊断等；二是在上位计算机配置监视管理平台，通过主控管理模块的RS485 接口、RJ45以太网口、或者DTU无线通信接口实现数据通信，完成在远程对各监视模块的模块组态、技术状态巡检、以及故障分析诊断等。

主要功能

模块组态管理

对装置中所有的各监视模块的工作状态以及工作参数进行组态和管理，其主要功能包括:

■模块类型注册与设置

■模块编号设置

■报警点与报警方式设置

■选择传感器类型及测量范围

■通道、齿数和传动系数等设置

■键相设置

■4～20mA量程设置

■通道使用/禁止

数据采集管理

采集和存储来自各监视模块的表示机组运行状态变化的实时“有用”数据，一方面用于在触摸液晶显示屏或者上位计算机上动态显示旋转机械实时技术状态,另一方面以供机组诊断管理人员进行决策。其主要功能包括:

■模块实时数据采集

■数据存储



技术状态巡检

可以现场显示各个监测模块的实时数据、趋势曲线和工作状态参数，数据显示清晰,画面直观。其主要功能包括:

■实时监测和报警

■实时曲线、趋势图绘制显示

■报警状态显示

■历史报警数据追忆



数据规约转换

按照用户指定的通信规约要求进行各监测模块数据的标准化转换，经程序处理后通过网络或串口按照用户制定的通信规约标准送往监控后台或其他应用系统。



数据通信管理

通过RS485 接口、RJ45以太网口、或者DTU无线通信接口送往监控后台或其他应用系统。

技术参数

电源电压：AC/DC (85～265)V，频率50/60Hz；双路。

电源功率：每路100瓦。

功        耗：典型值6瓦。

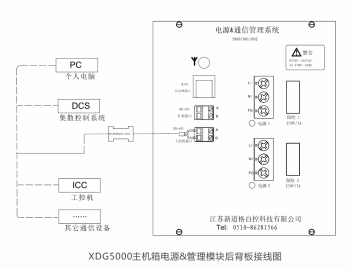

输        出：后面板RS485上位机接口

后面板RS485扩展接口

后面板RJ45以太网接口(选配)

后面板DTU无线通信接口(选配)

前面板USB掌上电脑接口

订货指南

订货代号：XDG5000/001/002–A □□

01*：不配液晶屏

02 ：配5.6英寸液晶触摸显示屏

装置主机箱必须配置XDG5000/001/002管理与电源模块，扩展机箱只要配置XDG5000/001电源模块。
