ZYB1000电涡流传感器

XDG1000系列电涡流传感器是一种非接触式的线性化测量工具，具有长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响等优点，因此广泛应用于电力、石油、化工、冶金等行业对汽轮机、水轮机、鼓风机、压缩机、齿轮箱、大型冷却泵等大型旋转机械的动态和静态非接触式位移测量。可用来做轴的径向和轴向位移、胀差、轴偏心、轴振动、键相和转速的测量。产品符合美国石油协会API670第四版标准，部分产品可替代本特利。

为满足各种测量方案的需要，我们提供了多种规格的电涡流传感器，如按探头规格（直径）区分则可分为XDG1000Φ8ｍｍ、XDG1000Φ11ｍｍ、XDG1000Φ25ｍｍ三种规格，如果按系统电缆总长（探头电缆长度＋延伸电缆长度）区分则可分为5ｍ和9ｍ两种类型，并提供DIN轨道安装或螺钉安装。

系统组成

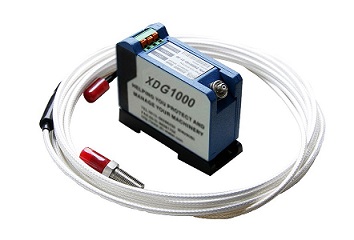

XDG1000系列电涡流传感器由探头、延伸电缆、前置器三部份组成。

探头

探头由电感、保护罩、不锈钢壳体、高频电缆、高频接头等组成，根据不同的测量范围，可以选用不同直径规格（如：Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ）的探头；根据不同的安装要求，可以选用不同安装方式（如：正装、反装、无螺纹）和1ｍ或0.5ｍ电缆长度的探头；

延伸电缆

延伸电缆的两端都安装有SMA自锁插头，其中一头配备了防油保护套，专用于保护自锁插头不受油污介质污染，以提高系统可靠性。延伸电缆长度可分为4ｍ、4.5ｍ、8ｍ、8.5ｍ四种。

前置器

前置器是系统的核心部分，它包括了整个传感器系统的振荡、线性检波、滤波、线性补偿、放大等电路，与延伸电缆、探头一起构成各种规格的XDG1000系列电涡流传感器。根据配用探头的直径规格，XDG1000前置器分为Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ三种规格，根据系统电缆总长（探头电缆长度＋延伸电缆长度），又分为5ｍ、9ｍ二种类型。

机械性能

■ 探头材质：聚苯硫醚（PPS）

■ 壳体材质：1Cr18Ni9Ti

■ 电缆材质：同轴屏蔽外包FEP外皮

■ 连接器材质：黄铜或铍青铜镀金

■ 前置器材质：ADC12

■ 铠装材质：高弹性AISI302SST不锈钢带，包附FEP外皮

■ 探头抗拉强度：保护罩到壳体之间最大30千克，保护罩到连接器最大20千克

■ 电缆最小弯曲半径：25.4mm

■ 铠装电缆最小弯曲半径：30mm

主要技术参数

订货指南

选型步骤：

电涡流传感器选型需要分别确定探头、前置器、延长电缆型号。

1、根据需要测量的范围参照传感器线性量程选择探头规格（Φ8ｍｍ、Φ11ｍｍ、Φ25mm）,再按照现场机械安装的空间和结构确定探头类型（如：正装、反装、无螺纹）与尺寸，然后选择探头电缆长度（1m、0.5m）。

2、根据现场测量点到前置器安装点的距离确定系统电缆总长(5m、9m)。再选择与探头电缆长度（1m、0.5m）配套的延伸电缆长度（4ｍ、4.5ｍ、8ｍ、8.5ｍ）。

3、根据系统电缆总长（5ｍ、9ｍ）和探头规格（Φ8ｍｍ、Φ11ｍｍ、Φ25mm）确定前置器的类型。

4、根据现场环境确定传感器是否需要防爆认证。

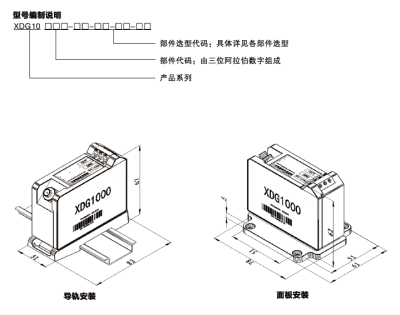

为方便用户选型,订货代号即是产品型号。
