产品概述

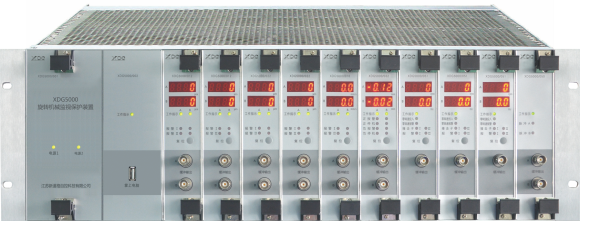

XDG5000系列旋转机械监视保护装置是公司围绕工业领域提高各类旋转机械设备运行安全性、任务可靠性、降低设备生命周期成本(LCC)的专业需求而研制开发的模块化组合式多功能仪表。它由管理/电源模块、振动分析功能模块和监视保护功能模块三大部分组成,其中,管理/电源模块包括电源模块、主控模块、液晶显示模块、以及DTU通信等;监视保护模块包括振动、转速、三取二超速保护、位移、偏心、行程、键相等。该装置特别适用于电力、船舶、机械、冶金、石化等行业的现场设备技术状态监视保护和故障分析诊断使用,在对设备的状态信息充分掌握的基础上,能够帮助企业推广实施远程监测诊断和健康管理技术,全面把握设备运行状态,提高设备故障诊断效率,科学合理安排运行检修计划,节约设备维修和服务成本,提高企业综合实力。
XDG5000旋转机械监视保护装置的技术参数符合美国石油协会API670标准。其性能技术指标可以替代进口产品,并可为用户量身制造并提供终身服务。
XDG5000旋转机械监视保护装置采用 EIA(美国电子工业协会)的标准装配形式,机箱最左边的位置指定安装管理/电源模块,其余插槽可以安装监测模块,其基本组成为:“仪表机箱 + 管理/电源模块 + 一个或者多个功能模块”。
主要特点
●集中管理,分散控制的工作方式
XDG5000 旋转机械监视保护装置由一个管理模块和多个监测模块组成。各监测模块独立进行监测工作,不受管理模块的影响。管理模块完成监测模块的实时数据集中显示,参数组态,数据通信等功能,同时实时监视监测模块的运行状态以及工作参数是否正常。这种集中管理,分散控制的工作方式提高了系统的可靠性。
●双冗余、隔离的工作电源
XDG5000 旋转机械监视保护装置配置双冗余电源,通过 DC/DC转换器为整个装置提供各种电压的隔离的工作电源;当主电源发生故障时,备份电源立即自动行使主电源功能 , 避免装置运行发生中断。
●液晶触摸屏的配置使现场监视直观,操作方便(选配)
XDG5000 旋转机械监视保护装置的管理模块的面板上装有 5.6 英寸的液晶屏 + 触摸屏。操作者可以通过液晶屏上的图形文字向导,对各个监测模块进行操作和组态。液晶屏上集中显示各监测模块的实时测量数据,组态参数,历史报警,趋势曲线和实时钟。在现场为用户提供直观的、完善的监视功能。
●设置灵活的组态方式
XDG5000 旋转机械监视保护装置的每个监测模块的工作方式均可由软件进行组态。因此当测量对象的类型相同,仅标度、量程或者使用的传感器等参数不同时,可以选用相同型号的监测模块,然后使用组态软件按照监视对象的需求,进行不同的组态设置即可;而标准信号监测模块更可以通过组态完成多种监视功能。这个特点可使用户减少备件种类和数量。
●完善全面的自诊断功能
XDG5000 旋转机械监视保护装置均有自诊断功能。装置在运行中实时监视传感器的输入信号,一旦发生异常,即以指示灯和液晶屏上的文字提示运行人员。系统上电、复位以及传感器输入故障时,报警自动旁路,有效的防止误动作,提高监视的可靠性。
●丰富的通讯接口,方便用户数据采集与分析
XDG5000 旋转机械监视保护装置的管理模块配有 RS485 总线接口、USB掌上电脑接口、RJ45以太网接口以及无线蜂窝通信接口。管理模块使用RS485 总线接口读取各个模块测量的实时数据在液晶屏上显示,同时也可将数据通过RS485总线接口、RJ45以太网接口以及无线蜂窝通信接口将采集的数据远传到上位计算机或远程平台管理系统,为管理系统提供数据源。上位机组态软件通过装置的RS485接口、掌上电脑通过USB掌上电脑接口对装置进行组态和管理。
●TDM、TSI功能组合灵活,形成实用系统
XDG5000 旋转机械监视保护装置的模块的种类和数量均可根据实际需求进行组合,可以用管理模块+振动分析模块+振动监测模块组合成TDM系统,也可以用管理模块+监测模块组合成TSI系统,功能模块的数量最小可以只配一个模块,最多可配置多达20个模块。如果需要的模块数量多,可以选用加宽型机箱或者扩展为两个机箱组合的结构。系统在采用两个机箱组合方式时,扩展机箱不需要再配置管理模块,只需要将主机箱管理模块的后面板上的RS-485通信扩展接口与扩展机箱电源后面板上的 RS-485 通信接口(两个端子)连接即可。
●系统软件
用于上位机或手持设备对XDG5000旋转机械监视保护装置中所有模块的工作状态以及工作参数进行组态和管理。
包括:XDG5000 PDA掌上电脑组态软件
XDG5000 PC机组态软件
XDG5000 PC机数据采集及数据库管理软件
XDG5000 管理模块软件
●机箱尺寸
加宽型机箱:宽604.5×高176.45×深285
标准型机箱:宽482.6×高176.45×深285
迷你型机箱:宽360.7×高176.45×深285
重量:约15Kg。(标准型机箱配置情况)
安装方式:盘式或柜式安装(详见P5)
开孔尺寸:详见P6(安装开孔尺寸)
●产品一览表
模块名称 |
型式 |
主要功能 |
最大量程范围 |
配用传感器(推荐) |
5000/000机箱
|
加宽型 |
宽度为23.8英寸高度为4U |
|
|
标准型 |
宽度为19 英寸高度为4U |
|
|
|
迷你型 |
宽度为14.2英寸高度为4U |
|
|
|
5000/001电源 |
|
为装置提供双路冗余电源 |
|
|
5000/001/002 管理/电源 |
|
为装置提供电源和通信接口; 装置运行状态的管理、显示 |
|
|
5000/003无线通信 |
|
为装置提供无线通信接口 |
|
管理/电源模块+10位监测模块 |
5000/004故障分析 |
|
振动分析,故障诊断 |
|
管理/电源模块+7位监测模块 |
5000/012振动 |
双通道 |
振动幅度的测量和报警 |
0~500μm |
管理/电源模块+4位监测模块 |
5000/016振动烈度 |
双通道 |
振动烈度的测量和报警 |
0~50mm/s; |
AC/DC(85~265)V,2×100W |
5000/022轴振动 |
双通道 |
轴的径向振动的测量和报警 |
0~500μm |
AC/DC(85~265)V,2×100W |
5000/032位移 |
双通道 |
轴向位移的测量和报警 胀差的测量和报警 斜面胀差的测量和报警 |
-19.99~0~+19.99mm |
|
5000/051 转速/零转速/撞击子 |
单通道 |
转速的监测和报警 撞击子动作监测与记录 |
0~9999转/分; |
|
5000/061偏心 |
单通道 |
转子绕度(偏心)的峰-峰值的监测与报警 |
0~500μm; |
电涡流传感器 |
5000/072行程 |
双通道 |
阀位监测与报警 |
0~600mm; |
磁阻传感器 电涡流传感器 磁敏传感器 |
汽缸膨胀的监测和报警 |
0~50.0mm; |
XDG-TD-2 |
||
油箱油位监测与报警 |
-400mm~0~+400mm |
XDG-UT-81 |
||
5000/102 温度(热电偶) |
双通道 |
温度的监测和报警 |
由用户按采用的热电偶分度号自定; |
K、E型热电偶 |
5000/106 温度(热电阻) |
双通道 |
温度的监测和报警 |
由用户按采用的热电阻分度号自定; |
Pt、Cu型热电阻 |
5000/142通用显示 |
双通道 |
两个模拟量点的监测和报警 |
|
4~20mA标准信号 |
5000/150键相器 |
双通道 |
双通道键相器 |
|
φ8mm电涡流传感器 |
5000/161三取二 |
|
用于旋转机械的超速保护,是一款高性价比的旋转机械三取二电子超速保护系统。 |
|
开关量信号 |
5000/053超速通道 |
|
磁阻传感器 电涡流传感器 磁敏传感器 |
报警输出:各功能模块均有常开常闭接点输出,容量28VDC/2A 或 250V AC /1A;
通信接口:RS485、RJ45以太网口、掌上电脑接口、无线通信接口;
BNC输出:各功能模块均有传感器原始信号缓冲输出;
模拟输出:各功能模块均有电流(4~20)mA输出。
●环境温度
运行温度:(-20~+50)℃ (-12~+113)℉;
储存温度:(-30~+65)℃ (-20~+149)℉;
湿度:RH(20~95)% ,无冷凝;
●电磁兼容性
GB/T17626.2-2006电磁兼容 试验和测量技术 静电放电抗扰度试验
GB/T17626.4-2008电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验
GB/T17626.5-2008电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验
GB/T17626.11-2008电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验
●绝缘性能
绝缘电阻:大于50MΩ;
绝缘强度:耐压2000V,历时1分钟,漏电流不超过5 mA。
●电源
输入:AC/DC(85~265)V;
功率:2×100 W。

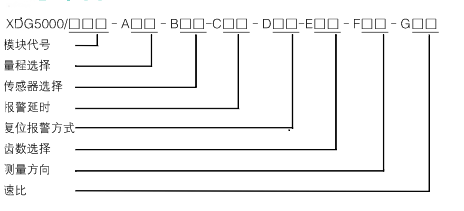

●型号命名
