ZYB1300磁阻测速传感器

磁阻转速传感器采用电磁感应原理来达到测速目的。具有输出信号大，抗干扰性能好，不需外接电源，可在烟雾、油气、水气等恶劣环境中使用。

技术参数

直流电阻：低阻型：XDG1301、XDG1303：200Ω(±10%) (25℃)
                           高阻型：XDG1302、XDG1304：500Ω(±10%) (25℃)

齿轮形式：模数2～4（渐开线齿轮）

使用温度：-10℃～+120℃，周围无腐蚀性、无强磁场、无剧烈震动场合；

抗 振 动：20g

螺纹规格：M16×1（或客户要求）

齿轮材料：齿轮材料应采用导磁率最强的金属材料

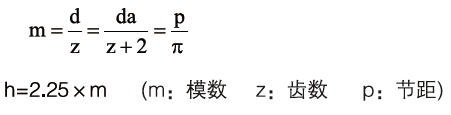

齿 形：成渐开线齿形是最合适的齿形。用大模数的齿轮或用其它的齿形将会产生巨大的波形畸变， 这将会妨碍精确的测量。如果主轴有轴向移动，则要注意磁极的中心应处在齿轮的中心位置上。 齿轮模数 ：2～4 齿宽b：＞5mm

齿轮模数 ：2～4    齿宽b：＞5mm
